ユニバーサル角度定規(1)  ユニバーサル角度定規(2)  ユニバーサル角度定規(3)  ユニバーサル角度定規(4)

 ★横切盤メーカーである「協和」が永年の経験とユーザー各位の要望により技術開発された業界随一の高精度を誇る横切盤用角度定規です。

ユニバーサル角度定規 特徴

■ 特徴 ■
@ 本器は割出ギヤと変心式割出軸の組合せにより構成され、
  0°〜5°毎に確実に強制角度割出をします。
A 主要割出部は特種鋼を使用。高精度の加工、焼入を施し、
  摺動・回転部には高級ベアリング、特種メタルなどを用い永年の
  使用にも耐え、且つ精度の保持が出来ます。
B 本体部、定規、ブラケット等はアルミ合金を使用し取り扱いの軽減
  を計っております。
C 定規用の自在ストッパーは弊社独特の丸鋼を使用した角度切用
  の長さ決め角度面ストッパーを備えております。
D 定盤傾斜横切盤でも精度の高い角度切断が出来ます。
  軸傾斜横切盤では、2面の角度切断が同時加工出来ます。
■ 仕様 ■

項目

内容

可動範囲  0〜90°
角度ロック  0〜5°毎(ロックの角度以外でもフリーに正確に固定出来ます。)
定規の長さ  スタンダードは600m/m・1200m/m・1900m/m            (他はご用命に応じます。)
重量  8.5kg(US-600)

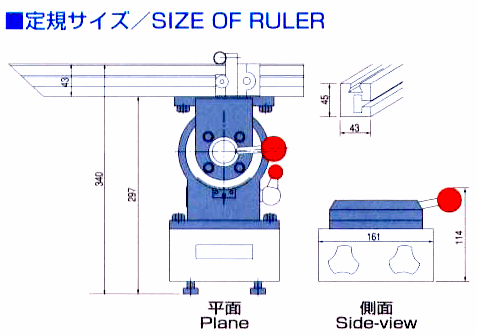

本体のサイズ  下図

ユニバーサル角度定規 定規サイズ移動定規 Slide table

 ■ 付属品 ■
 ・ 定規1本/600m/m又は1200m/m・1900m/m。
 ・ メジャー1本。
 ・ 両口レンチ/13m/mX17m/m1丁。
 ・ 六角レンチ5m/m1丁。3m/m1丁。
