高精度を要する木工切断をはじめあらゆる加工に対応！！軸傾斜万能横切盤ペティーワーク！！

PW-300AL　軸傾斜可搬式
■　特徴
小型軽量で可搬式の為、室内、現場などでの多目的作業に最適です。
軸傾斜式（0～45°）により、木工切断をはじめとする高精度を要する
加工にも充分対応できます。
モーターは、単相0.75kwから三相0.75kw・1.5kw・2.2kwがあります。


PW-300WS　軸傾斜可搬式
■　特徴
両定盤移動の為切り離し材の切り残しがなく最後まで完全切断で
美しく仕上がります。
材料切断の「正」は右側でも左側でも自由です。
移動定盤はワイドで両定盤同時移動です。この為ぺティワークシリーズ
の中でも特に容易な機種となります。

　

長尺材の切断に便利な固定式バージョン

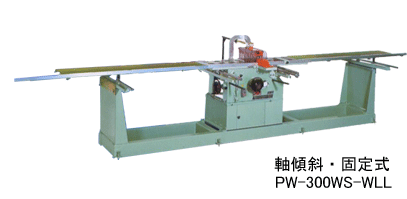

横切盤 PW-300WS-WL 横切盤 PW-300WS-WLL

　

仕様

分類　/　型式	PW-AL	PW-WS	PW-WS-L	PW-WS-LL
(丸鋸305mm 使用時) 加工し得る材料の長さ加工し得る材料の厚さ加工し得る材料の厚さ	90°で55mm厚 x 550mm 90°で3mm厚～55mm厚 45°で3mm厚～40mm厚	90°で55mm厚 x 400mm 90°で3mm厚～55mm厚 45°で3mm厚～35mm厚
固定テーブル寸法	横幅330mm x 奥行495mm	-
移動テーブル寸法	横幅450mm x 奥行450mm	横幅1200mm x 奥行400mm	横幅2700mm x 奥行400mm	横幅4200mm x 奥行400mm
使用丸鋸の直径	最小203mm～最大305mm
使用カッターの直径使用カッターの厚み	200mm毛引き刃「指定刃」最小3mm～21mm迄（ALGは36mm迄可）
使用カッターの溝の深さ	200mm直径で17mm迄	200mm直径で7mm迄
集塵カバー排出口丸鋸回転速度「回転数」電動機「丸鋸モーター」	75mm x 1ヶ所 50HZ-2810rpm　60HZ-3380rpm PW-300 単相 x 0.75kw PW-301 三相 x 0.75kw PW-302 三相 x 1.5kw PW-303 三相 x 2.2kw
テーブル迄の高さ	810mm
所要床面積	横幅1200mm x 奥行1600mm	横幅1310mm x 奥行1500mm	横幅2700mm x 奥行1500mm	横幅4200mm x 奥行1500mm
総重量	115kg	130kg	180kg	225kg

横切盤 PW-1000A-HM・PW-1300A-HM

仕様
分類　/　型式	PW-1000A-HM	PW-1300A-HM
最大使用丸鋸径	355mm
丸鋸軸傾斜角度	0°～45°
最大切断厚み　　　直角	85mm
最大切断厚み　　　45°	58mm
最大切断長さ	1000mm	1300mm
定規有効長さ	2000mm
主軸ベアリング	―――
主軸回転数　　　　50Hz	2980rpm
主軸回転数　　　　60Hz	3580rpm
固定テーブル寸法	幅 530mm x 奥行 830mm
移動テーブル材質	アルミ
スライド方法	リニアシャフト＆リニアブッシュ
テーブル面地上高さ	805mm
鋸軸用電動機	2.2kw 2P
傾斜用電動機	0.2kw 2P
所要床面積	幅2620mm x 奥行2280mm	幅2620mm x 奥行2840mm
総重量	400kg	420kg
●オプションにて、主軸インバーター仕様（無段変速）各種対応しております。
