 arrow.gif (60 bytes)パネルソー      高精度・安全性・操作性・切削性を追求し完成されたベストセラー。
  ●ベーク刃口   ●コロコン  ●回転定規式  ●垂直定規式  ●フラッシュ定規式  ●毛引装置
 LH1通し定規式(ラック式)  ●デジタル表示  ●D1一点位置決め

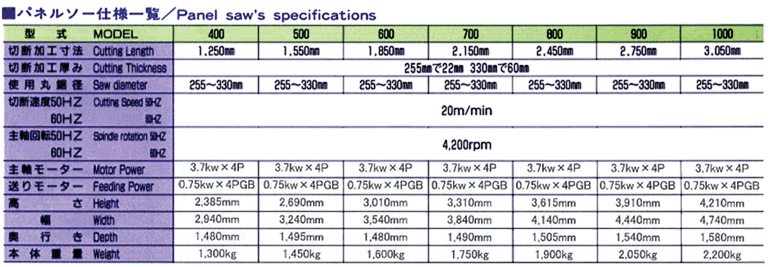

パネルソー仕様一覧
パネルソー KVPF-800FKLH1D1B arrow.gif (60 bytes)KVPF-LH Series  ラック式通定規タイプ

●ラック式通し定規は大判サイズの寸法出しが正確に且つ容易で安心して作業をすることが出来ます。大型丸ハンドル(手動)による定規移動が非常に軽く滑らかで寸法精度も抜群でフラツキ、ガタツキが皆無です。寸法出し後はロックハンドルにより確実に固定されます。 デジタル位置寸法表示装置付き、及びデジタル自動位置決めタイプも製作致します。

●鋸スライドレールはアリレールを採用し鋸スライドには特殊な滑走材を使用し滑らかなスライドを実現していますので切断面が非常に綺麗に仕上がります。鋸スライド面の給油は、エアーブロー方式の自動給油により給油されますので給油の手間が省けます。

●フラッシュ定規(芯だし定規)−オプション スイッチ操作で自動的にテーブル面上に突出し、フラッシュ耳部のセット部を切断します。クランプ装置が加工材料を押さえた後に自動的にテーブル面内に格納し切断が開始されます。

●クランプ装置はテーブル面に対し垂直に動く平行クランプ式と、材料押さえをアルミ成形材にする事により、加工材がずれる事無く正確、確実に押さえられる構造になっています。

パネルソー 安全カバー・鋸軸ユニット ●安全カバー機械全体に施しことにより防音効果をもたらし非常に静かで快適な作業が実現出来ます。 また、回転部及び昇降部等との接触を防止し安全です。

●テーブル面はメラミン張り合板を使用し全面高精度に調整されておりますので加工材のスライド移動が容易にでき、長期の使用に対してもキズ、反りが少なくテーブル面精度が長期間保たれますので安定した作業が出来ます。

●切断の生命である鋸軸の軸まわりには精密ベアリングを採用し、高精度、高耐久性を実現しています。また切断モーターは高性能な3.7KwX2Pを採用しております。

●鋸軸ユニット昇降装置には、インバーター制御による無断変速が標準装備されています。 ユニットに対しウエイトを施し、バランス取りをしていますので昇降モーターの負担が軽くスライドが非常に滑らかで切断の仕上がりが綺麗です。

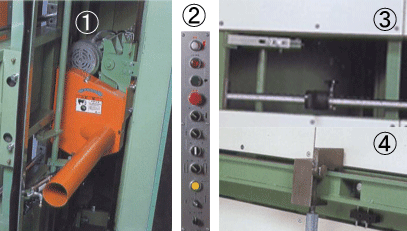

 @切断時に於ける鋸カバーよりの集塵能力が抜群です。 パネルソー 特徴
 A前面操作パネルは作業性と使いやすさを重視しています。
 B回転式定規 単独定規、ワンタッチ格納により巾違い
   切断に有効です。
 C水平定規は函型形状を採用し頑丈な構造ですので重量物
  の加工にも充分に耐え、しかも狂いの発生がなく高精度を
  実現しています。
