 1m以上の超幅広タイプ自動鉋盤
 ■特徴:

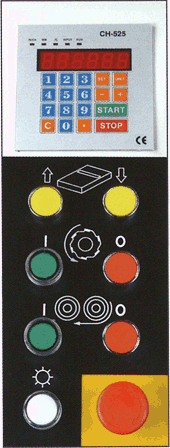

 ●デジタルコントローラー標準装備。
 ●定盤位置セットがカンタン・正確。

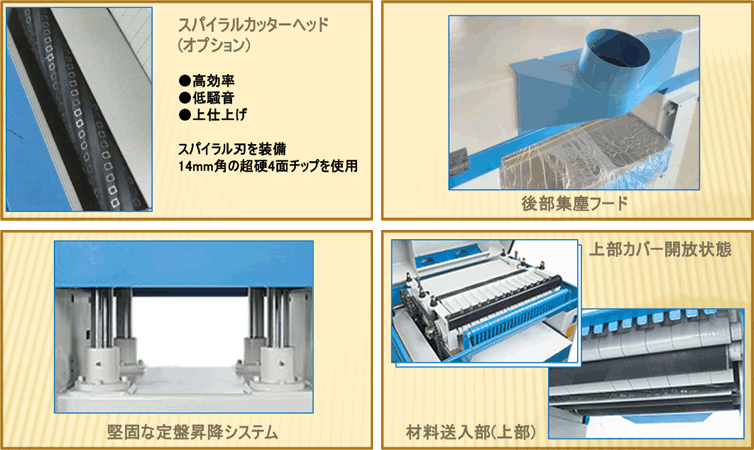

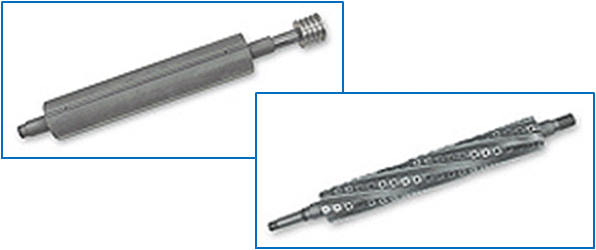

 ●標準のジョインター刃の他、スパイラル刃も選択可能。
 ●可変プーリーによる変速装置が標準装備。
 ●インバーター変速機構も選択可能(オプション)
 ●強力な昇降機構を採用。段取り換え時も高速移動。
 ●定盤は特大支柱で4点支持され、重切削・重量ワークも安心。
 ●鋳造スチールの定盤は精密な表面仕上げ。
 ●上部カバーにインターロック採用。
 ●ゴム巻きの送出ローラーにより、安定した送材を実現。
 ●反発防止フィンガーを採用。

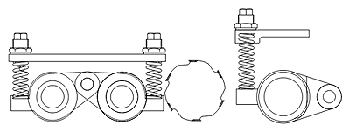

 ●カンナ胴にレバータイプ圧力装置を採用。

sa
型式 AN-926 AN-932 AN-940 AN-952

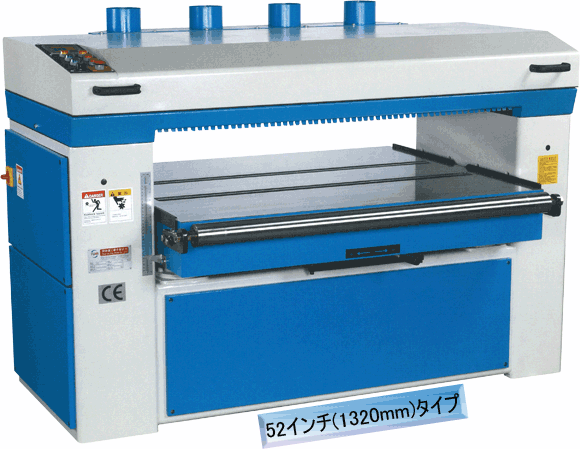

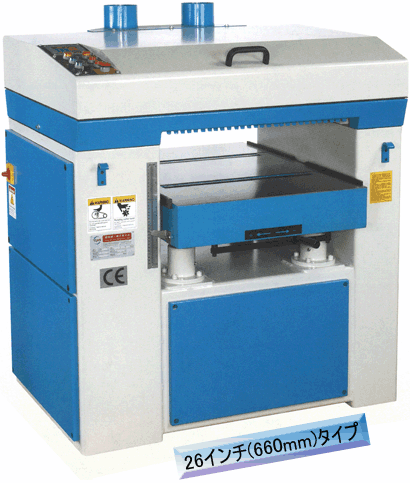

最大加工幅660mm813mm1016mm1320mm
最大加工厚300mm300mm300mm300mm
最小加工厚3mm3mm3mm3mm
最大切削深度9mm9mm9mm9mm
定盤寸法660 x 920mm813 x 1000mm1016 x 1100mm1320 x 1100mm
ジョインター刃枚数4444
ジョインター刃寸法 660 x 32 x 3mm 813 x 38 x 6mm 1016 x 38 x 6mm 1320 x 38 x 6mm
スパイラル刃枚数6列 / 168枚6列 / 206枚6列 / 258枚6列 / 336枚
スパイラル刃寸法14 x 14 x 2 mm14 x 14 x 2 mm14 x 14 x 2 mm14 x 14 x 2 mm
カンナ胴回転数5000 rpm5000 rpm5000 rpm5000 rpm
カンナ胴直径125mm125mm125mm125mm
軸モーター馬力10HP15HP20HP25HP
送材速度5〜20m / 分5〜20m / 分5〜20m / 分5〜20m / 分
送材モーター馬力1HP1HP2HP2HP
重量900kg1100kg1250kg1800kg
梱包重量980kg1250kg1450kg2000kg
機械寸法(WDH)115 x 92 x 135cm 135 x 118 x 135cm 156 x 118 x 135cm 186 x 118 x 135cm
梱包寸法(WDH)132 x 110 x 150cm 160 x 136 x 150cm 180 x 136 x 150cm 210 x 136 x 150cm
